panell sandvitx per a forjat, sobre estructura d'acer.
EAN010 panell sandvitx per a forjat, sobre estructura d'acer.

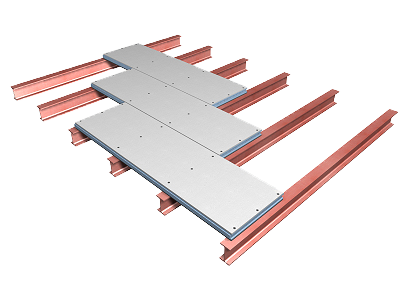

Panell sandvitx encadellat en les quatre cares, Thermochip Floor, TYY 12-40-12 "THERMOCHIP", compost de: cara exterior de placa de guix reforçat amb fibres, de 12 mm d'espessor, nucli aïllant d'escuma de poliestirè extrusor de 40 mm d'espessor i cara interior de placa de guix reforçat amb fibres, de 12 mm d'espessor, de 2400x550 mm, transmitància tèrmica 0,774 W/(m²K), Euroclasse B-s1, d0 de reacció al foc, segons UNE-EN 13501-1, fixat amb cargols autotaladrants de cap aixamfranat, d'acer al carboni, sobre estructura d'acer de perfils amb ales de fins a 6 mm de gruix, amb una llum entre recolzaments de 40 cm, per a forjat.

Llum entre recolzaments (cm)
Estructura d'acer
Casa comercial
THERMOCHIP. Catàleg. (en Espanyol)
THERMOCHIP. Declaració ambiental de producte. (en Espanyol)
Cara exterior
Gruix del nucli aïllant (mm)
Cara interior

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1



Materials



mt13pst040oa

Panell sandvitx encadellat en les quatre cares, Thermochip Floor, TYY 12-40-12 "THERMOCHIP", compost de: cara exterior de placa de guix reforçat amb fibres, de 12 mm d'espessor, nucli aïllant d'escuma de poliestirè extrusor de 40 mm d'espessor i cara interior de placa de guix reforçat amb fibres, de 12 mm d'espessor, de 2400x550 mm, transmitància tèrmica 0,774 W/(m²K), Euroclasse B-s1, d0 de reacció al foc, segons UNE-EN 13501-1.

1,050

49,76

52,25

mt13pst130d

U

Cargol autoforadant de cap aixamfranat, d'acer al carboni, de 6,3 mm de diàmetre i 100 mm de longitud.

16,000

0,40

6,40



Subtotal materials:

58,65

2



Mà d'obra



mo054

h

Oficial 1ª muntador d'aïllaments.

0,240

29,34

7,04

mo101

h

Ajudant muntador d'aïllaments.

0,240

25,28

6,07



Subtotal mà d'obra:

13,11

3



Costos directes complementaris




%

Costos directes complementaris

2,000

71,76

1,44



Costos directes (1+2+3):

73,20



UNITAT D'OBRA EAN010: PANELL SANDVITX PER A FORJAT, SOBRE ESTRUCTURA D'ACER.


CARACTERÍSTIQUES TÈCNIQUES

Panell sandvitx encadellat en les quatre cares, Thermochip Floor, TYY 12-40-12 "THERMOCHIP", compost de: cara exterior de placa de guix reforçat amb fibres, de 12 mm d'espessor, nucli aïllant d'escuma de poliestirè extrusor de 40 mm d'espessor i cara interior de placa de guix reforçat amb fibres, de 12 mm d'espessor, de 2400x550 mm, transmitància tèrmica 0,774 W/(m²K), Euroclasse B-s1, d0 de reacció al foc, segons UNE-EN 13501-1, fixat amb cargols autotaladrants de cap aixamfranat, d'acer al carboni, sobre estructura d'acer de perfils amb ales de fins a 6 mm de gruix, amb una llum entre recolzaments de 40 cm, per a forjat.



NORMATIVA D'APLICACIÓ

Execució:

-



CTE. DB-SE Seguridad estructural.

-



CTE. DB-HE Ahorro de energía.



CRITERI D'AMIDAMENT EN PROJECTE

Superfície mesurada segons documentació gràfica de Projecte.



CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA


DEL SUPORT.

Es comprovarà que s'ha acabat l'execució completa de l'estructura.



PROCÉS D'EXECUCIÓ


FASES D'EXECUCIÓ.

Replanteig i tall dels panells. Col·locació i fixació del panell sandvitx.


CONDICIONS DE TERMINACIÓ.

Les càrregues es transmetran correctament a l'estructura.



CONSERVACIÓ I MANTENIMENT.

S'evitarà l'actuació sobre l'element d'accions mecàniques no previstes en el càlcul.



CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà la superfície realment executada segons especificacions de Projecte.



CRITERI DE VALORACIÓ ECONÒMICA

El preu no inclou el paviment.



Codi LER

Tipus

Pes (kg)

Volum (l)

17 08 02

Materials de construcció a partir de guix diferents dels especificats en el codi 17 08 01.

0,481

0,481



Residus generats:

0,481

0,481

15 01 01

Envasos de paper i cartró.

0,020

0,027

17 02 03

Plàstic.

0,011

0,018



Envasos:

0,031

0,045



Total residus:

0,512

0,526
